产品用途

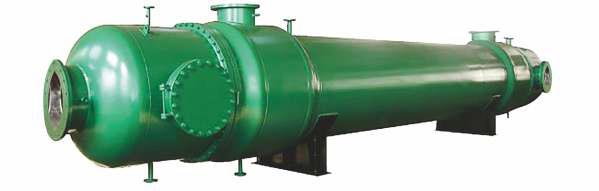

闭式循环冷却水热交换器主要用于电厂闭式循环冷却水的冷却。电厂闭式循环冷却水通过本热交换器经开式水冷却后再向闭式冷却系统的各电厂设备提供冷却水。

结构特点

●采用管壳式结构，换热器结构简单、强度强、使用寿命长、维护方便。

●闭式循环冷却水一般走壳侧、开式冷却水走管侧，设备热量损失小，换热效率高，便于维护。

●结构设计采用计算机优化满足热力计算和管束振动计算的要求，管束采取有效的防振措施，管束支撑折流形式有单弓型、双弓型、圆环型、折流杆外导流型等。

●设备采用防腐设计，其材质和防腐措施的选择满足两侧流体的腐蚀寿命要求。管箱材质一般有碳钢、碳钢衬胶或树脂、不锈钢或钛复合板等；换热管材质一般有：不锈钢管304、316L、317L；铜管H68A、HSn70-1、HAL77-2、BFe30-1-1、钛管TA1、TA2等。

●对于氯离子含量较高的冷却水质以至于海水，广泛应用奥氏体不锈钢管、钛管作为换热管。

●换热器规格一般有φ16、φ19、φ25光管及其螺纹管。

●换热管与管板的连接方式：有强度胀、强度焊、强度胀加密封焊几种。

闭式循环冷却水热交换器各接口管座的设置

1、管壳侧流体的进出口；

2、管壳侧安全阀接口；

3、管壳侧排气、排液接口；

4、管壳侧流体进出口处的测温、测压口。

●管壳侧流体的进出口布置（方向和根据需要设定）

1、单管程与单壳程：管壳侧流体进出口纯逆流布置；

2、双数管程与多数壳程：管侧流体进出口在一侧，壳侧流体进出口靠近管箱侧逆流布置；

3、双数管程与单壳程：管侧流体进出口在一侧；壳侧流体进口靠近管箱侧，壳侧流体出口在相对管箱侧布置。

订货须知

●订货时请注明型号、管壳侧压力及换热管材质规格。

●委托我公司设计请给出设计工况如下：闭式循环水的流量、供回水温度、压力；开始冷却水的进口温度计蕞大流量、压力；水质情况。

●配件的供货范围（安全阀、压力表、温度计、排气阀、排液阀、两侧流体进出口配对法兰）应在合同中注明，如无注明仅包括两侧流体进出口配对法兰。
