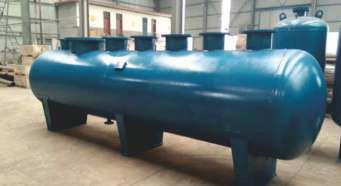

产品概述

分集水器是由集水器和分水器组合而成的水流量分配和会集装置。分水器是将一路进水分散为几路输出的设备，而集水器是将多路进水汇集起来在一路输出的设备。结构由主管、分路支管、排污口、排气口、压力表、温度计等组成直径较大的筒体上装有人孔或手孔，材质由碳钢板卷制，或无缝钢管制作而成，能承受一定压力，属于压力容器类专业制造，外表面做防腐或保温处理。

分集水器的筒体上根据需要连接多个进出水管，可将各路水汇集或将一路水分流，筒体上装有压力表或温度计，可方便观察筒体内水流状态。筒体的下端部装有排污口，用于清洗筒体时的污水流出，其型号多为DN200-DN1500不等。它一方面将主干管的水按需要进行流量分配，保证各区域分支环路的流量满足负荷需要，同时还要将各分支回路的水流汇集，并且输入回水主干管中，实现循环运行。其回水再利用，可达到更节能的效果，可以同时满足供热与制冷的需要，其广泛应用于锅炉、中央空调、工业循环冷却水系统、热水系统。

产品选型及计算方法

●筒体直径比汽水总管的直径大两号以上。

●一般可按流经筒体流速计算得出，水的流速一般取0.1m/s--1.0m/s.

●筒体长度L根据接管的个数，直径大小，管间距来计算，

L=130+L1+L2+L3+Li+120+2h

筒体需要保温时l=d1+d2+120

筒体不需要保温时l=d1+d2+80

●筒体上的疏水管及排污管的方位由工程设计决定。以上单位为mm，我公司可根据具体需求，定制各种规格的分集水器。

安装使用注意事项

●支架安装高度由工程设计人员决定，但不得超过1000mm,支架安装前应做防腐处理。

●支架安装应满足筒体热胀冷缩的要求，应一端固定，另一端采用活动或滑动支架，确保支架工作状态下的热胀冷缩。

●工作压力超过1.0MPa时，在分集水器筒体和压力表之间应安装阀门。压力表和阀门规格根据工艺设计选定。

产品应用范围

●蒸汽或热水锅炉房的蒸汽、冷凝水、的分配和集中

●空调机房冷水的分配和集中

●工业厂房中高低压蒸汽、冷凝水、热水、冷却循环水的分配和集中
